- 世界最長のアブソリュートスケールを安価にご提供致します
- 油や水、粉塵に強い磁気スケール
（保護等級 IP67）
- 原点不要、どこからでもスタートできる。
- ロングストロークのアブソリュートスケール。
- 油や粉塵に強い磁気式アブソリュートスケール。
- トランスレータを測定ヘッドに組み込んだ小型タイプ。
- コンベアー位置決め等で必要箇所のみに磁気テープを貼付して測定できます。
- エルゴ アブソリュート磁気スケールの特長
-
- アブソリュートコード読取り方式で、電源OFF時の位置ずれに対応できる。
- 原点復帰動作は不要、機械がどの位置にあってもその位置より運転開始、多数個ヘッドの移動測定に便利です。
- 直接位置計測で測定エラーがない。高速で移動し低速で位置決め。
- 取付許容精度大きく、簡単取付で測定ミスがない。
- 水滴、粉塵に強い磁気方式です。検出ヘッドとテープは無接触で摩耗はありません。
- 直線と円弧のアブソリュート位置測定ができます。
- 機種判別と位置決めを同時に行う等広く応用できる。
- 使用例
- 搬送、自動倉庫、ハンドリング装置、プレス、金属加工機、 木材加工機、インジェクションマシン、紙加工機、印刷機、直動テーブル、回転テーブル、リニヤモータ、 移動台車の機種判別と位置測定、多数個取りの位置決め等
EMAXシリーズ仕様
| 電源 | 11-27VDC +/- 10% リップル 5%以下 |
|---|---|
| 消費電流 | max. 150mA |
| 出力信号 | 5VTTL、RS422対応 オプションRS232 AB相同時出力（オプション） |
| 繰返精度 | +/-0.01mm |
| システム精度 | +/- (150+20×L)(μm) 於：20℃ L=全測定長(m) |
| 分解能 | 10μ、1.22μ |
| 応答速度 | 0.5m/sec. 高速仕様5m/sec. |
| インターフェース | RS422（標準） オプション：RS232、CANオープン、SSI |
| 最大測定長 | 10m、1000m(LMAX) |
| センサ／テープ間隔 | 0.8mm 最大 |
| 使用温度範囲 | 0～50℃ |
| 保存温度範囲 | 0～70℃ |
| 湿度（結露なし） | max. 80% |
| 保護等級 | IP54, オプションIP67 |
※位置表示器Z58型が使用できます。
磁気テープ：AB20-50
| 熱膨張係数 | α=16×10-6K-1 |
|---|---|
| 線膨張 | △L=L×α×△θ |
| 寸法（幅×厚み） | 20mm×1.8mm |
| 最大長 | 10m |
| 最小曲げ半径 | 150mm |
センサー
| ハウジング材質 | 亜鉛ダイキャスト、黒 |
|---|---|
| 寸法（幅×厚×高さ） | 75×24×26mm |
通信フォーマット
9600 bps, 8 data bits(バイナリーコード), 1 stop bit, no parity
| 02h： | STX |
|---|---|
| XXh： | アブソリュートデータ MSB（バイナリーコード） |
| XXh： | … |
| XXh： | アブソリュートデータ LSB |
| 03： | ETX |
| 00h | |
| 0Dh |
- ※ボードレート：9600bps（標準）、19,200bps／34,800bps（オプション）
- ※LMAXシリーズ：最長1000mアブソリュートスケール（エレベータ、クレーン、搬送用）は別カタログをご請求下さい。（分解能1mm）
超小型、ハイスピード

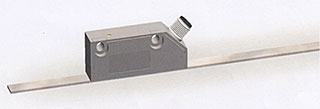

新発売 アブソリュート磁気スケール EMAX-HI
- 小型高精度のアブソリュート測定リニアエンコーダ
- 磁気式アブソリュート 測長システム
- 高分解能 1 μm
- 高応答速度 1 m/sec.
- 各種インタフェース対応
- インクリメンタル信号の同時使用可能
- 多数個使いにアドレッサブル・シリアル配線可能
EMAX-HI 仕様
| 測定方式 | アブソリュート |
|---|---|
| 繰返し精度 | +/- 1 μm（分解能） |
| システム精度（at 20℃） | +/- (10 + 20 x L ) μm |
| センサー、磁気テープ間距離 | 最大 0.5mm （カバー含まず） |
| 基本磁極ピッチ | 1 mm |
| センサーハウジング材料 | アルミニウム |
| センサー寸法 | L x B x H 70 x 16 x 30 mm |
| 適合磁気テープ型式 | AB20-10-10-2-R-C15 |
| 最大計測長 | 8 m |
| コネクター | 丸型 12 Pin M12 外径 |
| 重量 | 約100g(ケーブル無） |
| 動作温度範囲 | -20 ～ 70℃（ -25 ～ 85℃ 特注可） |
| 保管温度 | -25 ～ 85 ℃ |
| 保護等級 | IP64 IP67（オプション） |
| 電源 | 10 - 30 Vdc +/-10% |
| リップル | 10 - 30 V < 10% |
| 消費電流 | < 150 mA |
| インタフェース | SSI, CAN open, CAN basic ELGO |
| RS422, RS422（アドレッサブル）, RS232C | |
| 分解能 | 0.001 mm （ 1 μm ） |
| 最大速度 | 1 m/sec アブソリュート 10 m/sec SC10 スキャン 4 m/sec 5V 矩形波 |
| ケーブル オプション | ロボットケーブル |
