新発売 ロッド型M10ねじ穴取付
磁気式インクリメンタルリニアエンコーダ KMIX2

エルゴ磁気式インクリメンタルリニアエンコーダは円筒形の金属ケースの中にセンサー及び電子回路を組み込んだ円柱型のエンコーダで、 磁気テープ(スケール)MB20.50-10-1-R と一緒に使用します。
センサーは非常にコンパクトでまたM10 のネジが切られているために、簡単に取り付ける事が出来ます。

  • 円柱形 M10 雄ネジ付 長さ 60
  • 電子回路内蔵で小形 コンパクト形状
  • 近接センサーと同じようにM10ねじ穴による簡単な取付
  • 分解能 25μm(4逓倍時)
        100μm(1逓倍時)の選択使用可能
  • 出力信号は丸型8ピン、M12コネクター付ケーブルを介して外部に出力
接続の詳細
8 ピン M12 丸型コネクター
ピン 番号ケーブルの色機能
1B’
2Z
3A
4Z’
5グレイA’
6ピンク0V (GND)
7+24 VDC
8B
ハウジングシールド

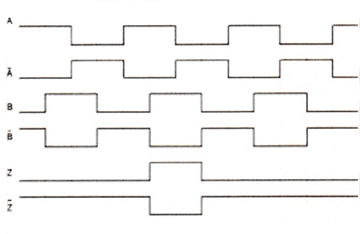

出力波形
※ Z相は毎5mmごとに出力

KMIX2 技術仕様

分解能 0.1mm (1逓倍時)
0.025mm (4逓倍時)
感応距離(ギャップ)
(テープ、センサー間距離)
最大 2mm
ケース 特殊ステンレススチール
保護等級 IP67
動作温度範囲 -10 ~ + 70℃
(-25 ~ +85℃ オプション)
保管温度範囲 -25 ~ +85℃
出力電流 MAX. 20mA 各相
システム精度(at 20℃) +/-(25+20xL) μm
L=計測長 (m)
電源/出力  5VDC/5V TTL ラインドライバー
電源の変動及びリップル +/-2.5%, リップル < 50mV
消費電流 MAX. 200mA
出力周波数 40KHz(各相)
追従速度 MAX 4m/sec.
最大ケーブル長 10m
電源/出力  10-30VDC/5V TTL ラインドライバー
電源の変動及びリップル 安定化、リップル MAX 5%
消費電流 MAX. 150mA
出力周波数 40KHz(各相)
追従速度 MAX 4m/sec.
最大ケーブル長 50m
電源/出力  10-30VDC/10-30VDC プッシュプルオープンコレクタ
電源の変動及びリップル 安定化、リップル MAX 5%
消費電流 MAX. 150mA
出力周波数 40KHz(各相)
追従速度 MAX 4m/sec.
最大ケーブル長 30m

磁気テープ(巾10mm×厚さ1.8mm)

線膨張率α=16×10-6K-1
伸び△L=L×α×△θ  θ=温度C
外形寸法(W×T)10mm×1.8mm
曲げ半径150mm最小

磁気テープの説明

  • 磁気テープは測定面に両面テープにて貼付けて使用します。
  • 磁気テープはベースとなるスチールテープ、合成ゴム製の磁化されたテープ及びステンレススチール製の保護テープの3つの主要部品で構成されております。
  • KMIX2用にMB2050型(磁極ピッチ5mm)を使用して下さい。
  • ベーステープは磁気シールドとなっておりますので磁性金属体への貼付による影響は受けません。
  • 磁気テープは正常に貼付けた場合に保護等級IP67の性能を保持し耐水、耐塵性があり石油、タービン油、グリセリン、グリース等に対し無視できる程度の影響しか受けません。

発注型番システム

A

シリーズ
KMIX2


B バージョン
000エルゴ標準
002ユーザー特定型番

C 信号ケーブル長
XX.Xm

D 分解能
2KMIX2 = 0.025mm (25μm)

E 電源/出力
00 10~30V DC / 10~30V DC オープンコレクタ
01 10~30V DC / 5V TTL ラインドライバー
11 5V DC / 5V TTL ラインドライバー

F

オプション
R5M0 8極 丸型M12 プラグ


磁気テープ MB2050XX.Xm
長さ:標準32m オプション:1000mまで

型番決定例

KMIX2-000-03.0-2-00-D1
  • エルゴ標準型
  • ケーブル長 3.0m
  • 分解能 0.025mm
  • 電源電圧 10-30V DC
  • 出力   10-30V DC
  • 8極 丸型M12コネクタープラグ

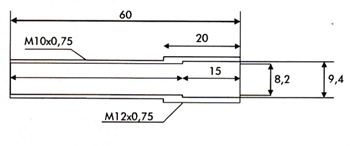

外観寸法

磁気式インクリメンタルリニアエンコーダ KMIX2 外観寸法図
