1軸～3軸表示が選択できます。

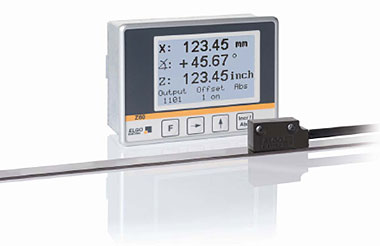

- 3軸位置表示器 Z60シリーズの特長
-
- 専用表示付
- 角度表示「 °」を使用
- インチを分数表示可能
- 0.001inchまで少数点表示
- ツールオフセット付
- インクリメンタル エンコーダ用接続（5VDC電源と/5VTTL入力）
- アブソリュートエンコーダ用接続
- 現在位置メモリー付
- 換算係数 / 逓倍機能
- 原点位置と現在位置の2座表系表示
- RS232C出力インターフェース付
Z60型位置表示器 仕様
| 入力電源 | 24 VDC +/- 20 % |
|---|---|
| 消費電力 | Max. 120 mA（センサ電力含まず） |
| エンコーダ用供給電源 | 5 VDC、又は 24 VDC |
| 測定センサ最大消費電力 | 300 mA |
| 表示ディスプレイ | LCD 100 x 80 ピクセル |
| システム精度 | +/- 1 桁 |
| 操作温度 | 0°～ +50°C |
| 保管温度 | -40°～ +70°C |
| 耐湿度 | 最大80%、結露不可 |
| 保護等級 | IP43（前面側） |
| リレー出力 | ノーマルオープンリレイ24VDC / 最大1A |
| 入力信号 | 最大入力10 mA PNP x 24 VDC |
| 現在データメモリ | FRAM |
| ハウジング材質 | アルミニウム：本体、プラスチック：ディスプレイ部 |
|---|---|
| 外形寸法 | 96 x 72 mm |
| パネル取付穴寸法 | 93 x 67 mm |
| 据付時奥行 | 33 mm（コネクター含まず） |
