電池電源式位置表示器 IZ16E

電池電源式の高精度位置測定表示器。
高精度で外部出力インターフェース、ツールオフセット等の多機能付き。

  • 精密測定
  • 位置表示
  • オープンコレクタ入出力
  • 位置データ出力(RS232/485)

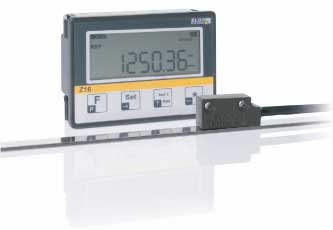

電池電源式位置表示器 IZ16Eの概要
  • 電池電源式インクリメンタル位置表示器IZ16Eはシリーズ中最大寸法の設計ですが、コンパクトなサイズの中に多機能が納まっています。
  • 電源配線不要ですのでどこにでも簡単に取付けられます。
  • IZ16Eは表示器本体、磁気センサとセンサケーブルより構成されています。
  • 他のIZシリーズと同様にIZ16Eはたくさんのパラメータオプションを持っています。(例:インチモード、インクリ/アブソ切換、分数表示、角度表示等)
  • 外部通信インターフェースはRS232/RS422/RS485/無線868MHZを持っていますので他の上位のコントローラとの接続も可能です。
  • IZ16Eは外部電源線付も選べますので外部電池又は外部電源よりの入力ができます。
    (1.5V、3V、max 30VDC)
  • 新設計のスナップイン取付け方式はパネル穴への取付がパネル前面より容易にできます。
  • IZ16Eと同能力仕様で超小型のIZ15E, IZ14Eもあります。
特長
  • 7桁LCD表示で記号や分数の位置表示
  • 電池寿命表示、角度「 °」表示
  • スナップインで取付簡単(Z16表示器と同寸法互換性あり)
  • 表示単位:mm / m / inch / 分数表示 / 角度「 °」
  • 測定方向変更できます +/-
  • 少数点位置設定、換算係数(角度 / 回転表示、補正用)
  • キーロック付
  • 現在位置と原点位置の2座標系表示可能
  • ツールオフセット機能(3個)
  • 外部通信 : インターフェス RS232 / RS422 / RS485
  • ブルートースによる外部出力が可能

IZ16E仕様

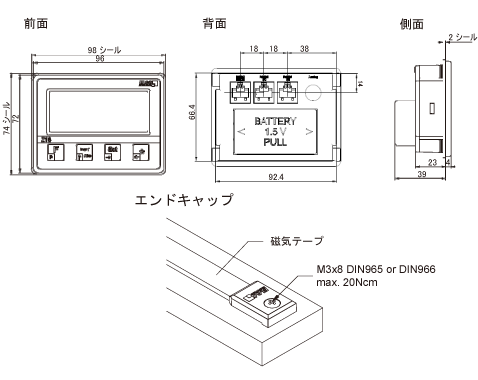

外形寸法

技術仕様

表示 LCD-表示(文字高14 mm)
7桁位置表示、記号、電池寿命、少数点、角度表示
表示単位 mm、m、インチ、「 °」
キーボード メンブレンソフトキー
測定 直線、回転、角度
電源 電池内蔵又は、外部電源(24VDC)
消費電力 1 mA at 1.5V
操作温度 0~50℃
保管温度 -20℃~80℃
外装 黒色プラスチック
外形寸法 96 x 72 x 43 mm
設置深さ 35 mm
取付パネル穴 93 x 67 mm
保護等級 IP 54, センサー本体:IP 67

磁気センサ MS20.25

センサケーブル長 0.1 m~2.0 m
分解能 0.1 mm~0.01 mm(パラメータ切換)
操作温度 0~50℃
保管温度 -20~80℃
ハウジング Znダイキャスト
据付場所 多方面に取付可能
最小曲げ半径 60 mm
センサ・テープ間距離 最大1.0 mm
保護等級 IP67

型番例

IZ16E ELGO電池電源式の位置表示器、センサケーブル1m、ケーブル固定、電池内蔵

型番選定

ご注文時には下記にて型番を決定してください。

IZ16E-AAA-B-CCC-D-E
A
シリアル記号
000 エルゴ標準
100 インタフェースRS232出力付(RJ45コネクタ付)
150 インタフェースRS485出力付(RJ45コネクタ付)
600 868MHz無線出力付
B
電源
1 ケース背面に電池収納(単2電池1個):標準
6 外部電源リード線付(1 mm2 x 2本)
  1.5V又は3VD入力:オプション
C
センサケーブル長
0.5 m、1.0 m、1.5 m、2.0 m(標準)
D
センサケーブル接続
0 センサケーブル固定(標準)
1 センサケーブルコネクタ付
E
オプション
CAP バッテリー交換時の現在位置記憶保持用のキャバシタ付
24V 外部電源入力10~30VDC
  • 5~30VDC外部信号入力(コネクタRJ45付)
  • トランジスタ外部信号出力(オープンコレクタ /max 30VDCx30mA/RJ45コネクタ付)

アクセサリ

MS20.25 IZ16E用磁気センサヘッド
電池ケース 単二電池1個、組込用
(710000131)
バッテリーケース、バッテリホルダ、電池、圧着端子付
もしくは  単二電池1個、開放型
(710000132)
バッテリホルダ、電池、圧着端子付
MB20 - 25 - 10 - 1 - R IZ16E用磁気テープ(保護等級 IP67)
磁気テープ用エンドキャップ
(10 mm - Set)
エンドキャップ(10 m巾)とM3ネジ各2個のセット、
磁気テープ両端の補強と保護用
 注文番号:731031002
磁気テープ用エンドキャップ
(10 mm)
エンドキャップ1個(10 m巾)
 注文番号:731031000
FW - 2060 センサ移動台
FS - xxxx 磁気テープ用アルミ製ガイドレール(最長2m:xxx.x長さ mm)
